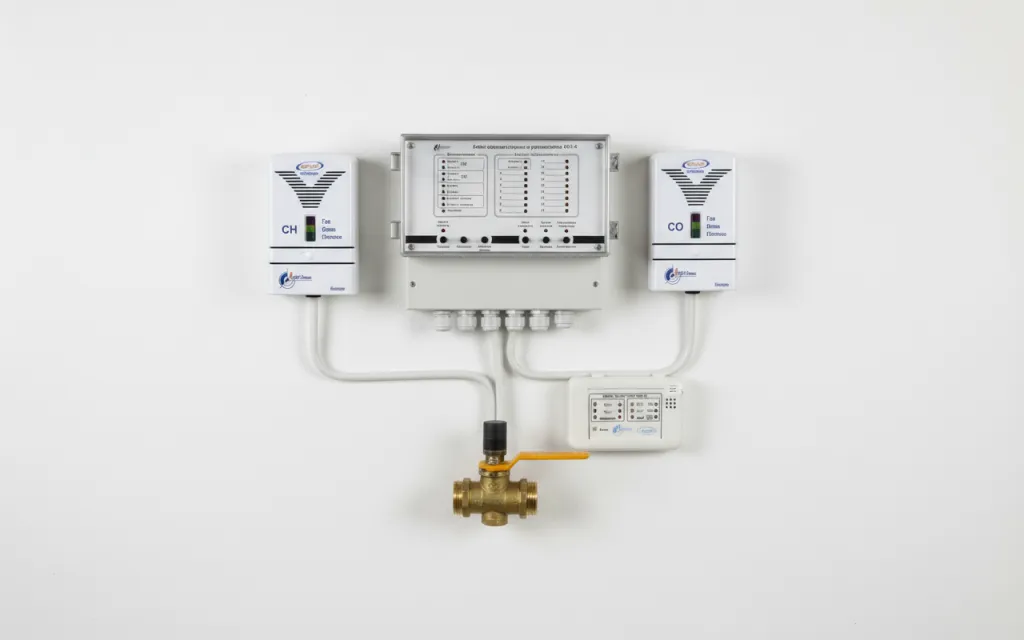

Выбор сигнализатора загазованности для промышленных объектов: руководство специалиста

Нормативные требования к промышленным системам контроля загазованности

Федеральные нормы промышленной безопасности 2025

Согласно нормативам:

• установка сигнализаторов обязательна на всех объектах, где возможно образование горючих или токсичных газов;
• предусмотрено два уровня срабатывания: предупреждающий сигнал при достижении 10–20% нижнего концентрационного предела распространения пламени (НКПР) и аварийный сигнал при 40–50% НКПР;
• оборудование должно иметь сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Требования ГОСТ и технических регламентов

Важные нормативные документы:

• ГОСТ Р 8.740-2011 – устанавливает метрологические характеристики и методы поверки газоанализаторов;
• ГОСТ 12.1.005-88 – регламентирует содержание вредных веществ в воздухе рабочей зоны;
• СП 89.13330.2016 – регулирует проектирование котельных и энергетических объектов;
• ТР ТС 012/2011 – определяет требования к взрывозащищённому оборудованию.

Отраслевые стандарты для нефтегазового комплекса

Помимо федеральных документов, действуют внутренние стандарты ведущих корпораций: СТО Газпром 2-1.16, отраслевые положения «Роснефти», «ЛУКОЙЛа». Они дополняют общие нормы, требуя обязательного резервирования оборудования, интеграции СГК в систему АСУТП и архивирования данных для расследования аварий.

Технические характеристики промышленных сигнализаторов

Сравнение типов датчиков

Диапазоны измерений и пороги

• Для метана (CH₄): от 0 до 100% НКПР.
• Для угарного газа (CO): от 0 до 1000 ppm.
• Для сероводорода (H₂S): от 0 до 200 ppm.
• Для аммиака (NH₃): от 0 до 300 ppm.

Пороговые значения: предупреждение — 10–20% НКПР, авария — 40–50% НКПР.

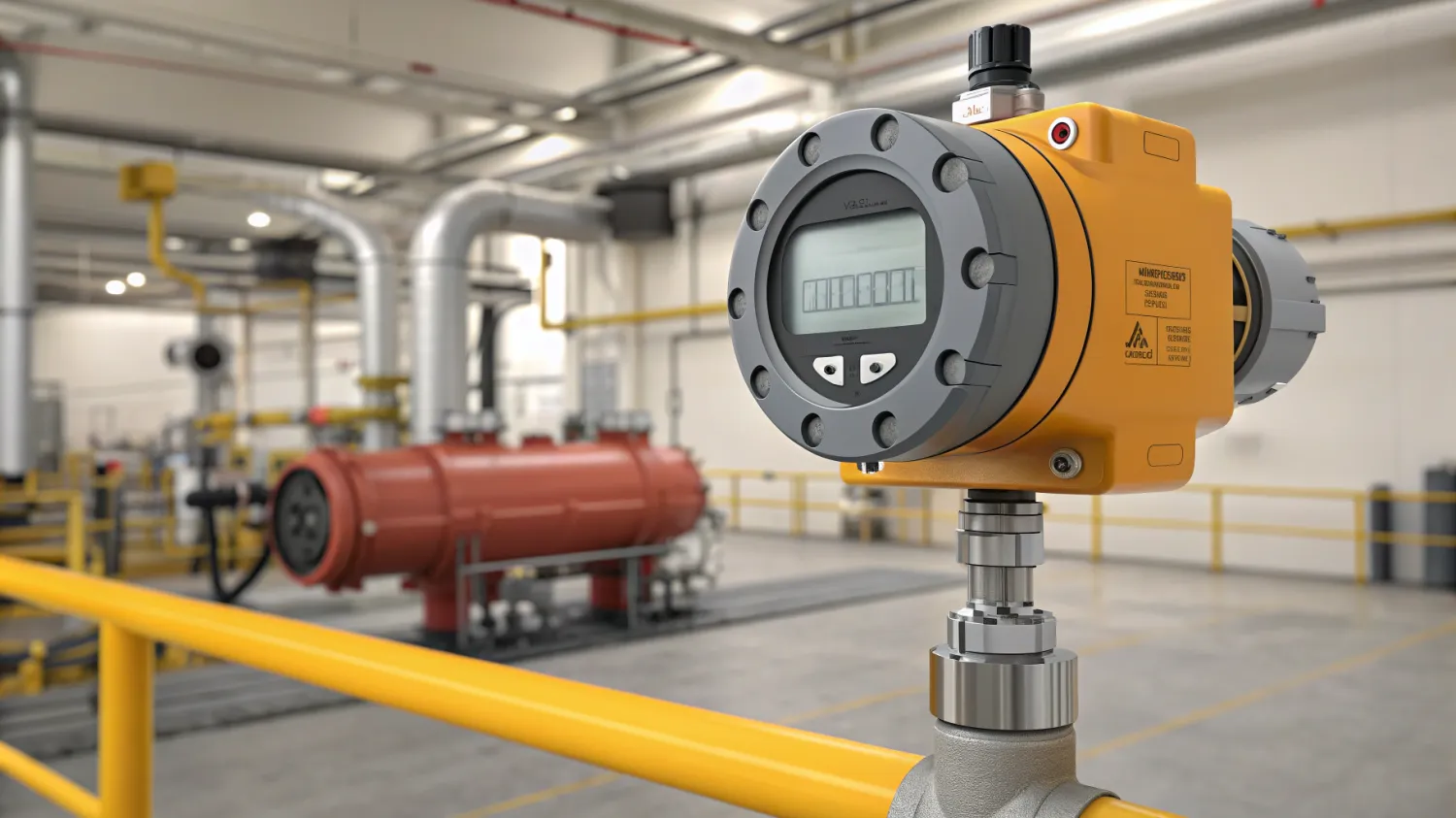

Взрывозащищённость и климатические исполнения

Для работы во взрывоопасных зонах оборудование должно иметь маркировку Ex d, Ex ia. Диапазон температур эксплуатации большинства моделей составляет от –60 до +60 °C. Для холодных регионов выпускаются исполнения с подогревом сенсоров. Степень защиты корпуса: IP54–IP66.

Классификация промышленных систем загазованности

Локальные однозонные сигнализаторы

Применяются в небольших объектах (котельные, насосные, склады ГСМ). Контролируют концентрацию газа в одной зоне. Стоимость – от 15 000 руб.

Многозонные распределённые системы

Позволяют подключать десятки и сотни датчиков, распределённых по объекту. Используются на заводах и НПЗ. Стоимость – от 45 000 руб.

Автоматизированные комплексы с диспетчеризацией

Интегрируются в АСУТП и системы «умного предприятия». Поддерживают удалённый мониторинг, архивирование, передачу данных в IoT-платформы.

Критерии выбора для различных отраслей

Нефтегазовая промышленность

• обязательное взрывозащищённое исполнение;
• контроль метана, сероводорода и углеводородов;
• устойчивость к агрессивным средам.

Химические производства

• высокая селективность датчиков;
• стойкость к коррозионным парам;
• поддержка многопараметрического контроля.

Котельные и энергообъекты

• контроль угарного газа и метана;
• интеграция с вентиляцией и пожарной сигнализацией;
• надёжная работа при высоких температурах.

Современные тенденции: IoT и цифровизация

• Беспроводные решения на базе LoRaWAN и NB-IoT снижают затраты на кабельные трассы.
• Интеграция с системами умных зданий позволяет объединять СГК с пожарной сигнализацией, вентиляцией, видеонаблюдением.
• Машинное обучение и предиктивная аналитика прогнозируют деградацию сенсоров и вероятность аварийных ситуаций.

Практические рекомендации по внедрению

Схема подключения

Датчики устанавливаются в зонах возможных утечек (рядом с технологическим оборудованием, вдоль периметра помещения, в верхней или нижней части в зависимости от свойств газа). Все они подключаются к центральному контроллеру. Контроллер анализирует данные и при превышении порогов передаёт команды на системы вентиляции, пожарную сигнализацию или диспетчерский пункт. Таким образом, схема построена по принципу «датчик — контроллер — исполнительное устройство».
Расчёт количества датчиков

В среднем один датчик обеспечивает контроль площади до 200–250 м² при стандартной высоте потолка. Например, для цеха площадью 600 м² потребуется минимум три датчика. В помещениях сложной архитектуры (колонны, перегородки) или при наличии интенсивных воздушных потоков количество датчиков увеличивается, чтобы исключить «слепые зоны». Лёгкие газы (водород, метан) требуют установки датчиков ближе к потолку, тяжёлые (пропан, бутан, сероводород) — у пола.

Чек-лист внедрения

1. Определите перечень контролируемых газов.
2. Рассчитайте количество датчиков для каждой зоны.
3. Подберите оборудование в соответствии с ГОСТ и ТР ТС.
4. Проверьте наличие взрывозащиты.
5. Разработайте схему интеграции с пожарной сигнализацией и АСУТП.
6. Выполните пусконаладку и калибровку.
7. Утвердите регламент обслуживания: ежемесячная проверка, ежегодная поверка.

Часто задаваемые вопросы (FAQ)

1. Как часто проводится поверка?
Не реже одного раза в 12 месяцев (ГОСТ Р 8.740-2011). На объектах повышенной опасности — каждые 6 месяцев.

2. Какой срок службы датчиков?
Электрохимические сенсоры — 2–3 года, инфракрасные — 7–10 лет, термокаталитические — около 5 лет.

3. Можно ли подключить к пожарной сигнализации?
Да, современные СГК имеют релейные выходы и интерфейсы для интеграции.

4. Как определить количество датчиков?
Ориентируются на норму: один датчик на 200–250 м². Итоговый расчёт учитывает архитектуру и вентиляцию.

5. Когда обязательно взрывозащищённое исполнение?
Во всех зонах категорий А и Б (СНиП 21-01-97), где возможно образование взрывоопасных смесей.

6. Какие газы чаще всего контролируются?
Метан, сероводород, угарный газ, аммиак, хлор и углеводороды.

7. Как организовать обслуживание?
Ежемесячная проверка сигналов, ежеквартальная проверка контрольными смесями, ежегодная поверка в лаборатории.

Выбор промышленного сигнализатора загазованности требует комплексного подхода: анализа нормативных требований, оценки условий эксплуатации, учёта отраслевых особенностей и применения современных цифровых решений.

Грамотно внедрённая система контроля загазованности снижает риски аварий, повышает безопасность персонала и гарантирует соответствие требованиям надзорных органов.
