Шкафы и ящики для газовых счетчиков
Шкаф закрывает бытовой газовый счётчик от дождя, снега и посторонних рук. Для уличной установки он обязателен: без защиты прибор быстро теряет товарный вид, а газовая служба может не принять монтаж. В разделе — металлические и пластиковые корпуса под бытовые приборы G4 и G6 и под коммунальные счётчики.
Здесь только защитные корпуса: счётчик и обвязка в комплект не входят. Если нужен готовый шкафной узел учёта расхода газа ШУУРГ — со счётчиком, фильтром и арматурой в сборе, — он в отдельном разделе.
Что есть в разделе
- ШС 110, ШС 200, ШС 250 — металлические шкафы, где цифра означает межосевое расстояние счётчика в миллиметрах. Идут в исполнениях с дверью и без, окрашены порошковой краской.
- Шкафы со стенкой 4 (110) и 6 (250) — с задней стенкой, для монтажа на открытую стену или отдельную опору.
- ШС 2л «Домик» — корпус с двускатной крышей, чтобы вода не задерживалась сверху.
- ШГ-16Д и ШГ-25Д — шкафы под коммунальные счётчики, ящики для счётчиков G10 — со стенкой и без.
- Защитные шкафы ШГ-1, ШГ-2, ШГ-3, шкаф для муфтовых газовых кранов Ду 15–50 и шкаф под трубу 32 — для защиты арматуры на уличном газопроводе.
- Шкафы для газовых баллонов 50 л — одинарный и двойной, для размещения баллонов снаружи здания.
- Пластиковые корпуса 1.2 и ШС-1.2пл под счётчики G1,6–G4 — легче металлических, применяются там, где нет требований по антивандальности.
Как подобрать шкаф
- Сначала межосевое расстояние счётчика. Это ключевой размер: 110 мм, 200 мм или 250 мм. Шкаф выбирают под него, а не наоборот.
- С задней стенкой или без. Без стенки ставят на ровную стену, со стенкой — на опору или неровное основание.
- Дверь и замок. Для уличной установки в доступном месте берут исполнение с дверью, лучше запираемое.
- Металл или пластик. Металл прочнее и держит удар, пластик легче и не ржавеет. Для улицы чаще берут металл с порошковой окраской.
Размеры шкафов
| Модель | Ш × В × Г, мм | Межосевое, мм | Трубы | Дверца / задняя стенка | Вес, кг |
|---|---|---|---|---|---|
| ШС 110 без двери | 230 × 285 × 192 | 110 | сверху, 2 × ⌀35 | нет / есть | 1,1 |
| ШС 110 с дверью | 250 × 263 × 196 | 110 | сверху, 2 × ⌀35 | есть / есть | 2,1 |
| ШС 1.2 с дверью, без задней стенки | 250 × 263 × 196 | 110 | сверху, 2 × ⌀35 | есть / нет | 1,6 |
| ШС-1.2пл, пластиковый | 260 × 320 × 220 | 110 | сверху, 2 × ⌀35 | нет / есть | 0,8 |
| ШС 200 с дверью | 370 × 295 × 210 | 200 | сверху, 2 × ⌀35 | есть / есть | 2,2 |
| ШС 2.0 (200) с дверью, без задней стенки | 370 × 295 × 210 | 200 | сверху, 2 × ⌀35 | есть / нет | 1,8 |
| ШС 250 без двери | 353 × 302 × 205 | 250 | сверху, 2 × ⌀45 | нет / есть | 2 |
| ШС 250 с дверью | 370 × 295 × 215 | 250 | сверху, 2 × ⌀35 | есть / есть | 2,9 |

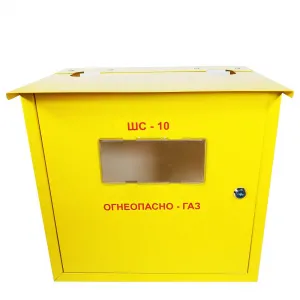

| ШС-10 с дверью, без задней стенки | 385 × 380 × 250 | 250 | сверху, 2 × ⌀50 | есть / нет | 2,1 |
| ШГ-16Д | 505 × 455 × 300 | 280 | сверху, 2 × ⌀65 | есть / есть | 4,8 |
| ШГ-25Д | 555 × 500 × 380 | 330 | сверху, 2 × ⌀65 | есть / есть | 6,5 |
| Для муфтовых кранов Ду 15–50 | 270 × 181 × 165 | — | сбоку, насквозь | нет / есть | 1,5 |
| ШГ-1 защитный | 405 × 400 × 225 | — | сбоку, насквозь | есть / есть | 3,2 |
| СГ ТК Д 65 | 705 × 505 × 510 | — | сбоку, насквозь | есть / есть | 21,8 |
Наружные размеры корпуса: ширина по фронту × высота × глубина от стены. Сняты на нашем складе 06.11.2026, точность ±5 мм. Схема установки с отступом трубы от стены есть в карточке каждой модели.
Не знаете межосевое расстояние своего счётчика — пришлите фото прибора с рулеткой, подскажем размер и подберём корпус. Часть шкафов мы производим сами, поэтому возможны нестандартные размеры под заказ. Отгружаем по Ростову-на-Дону, области и всей России.

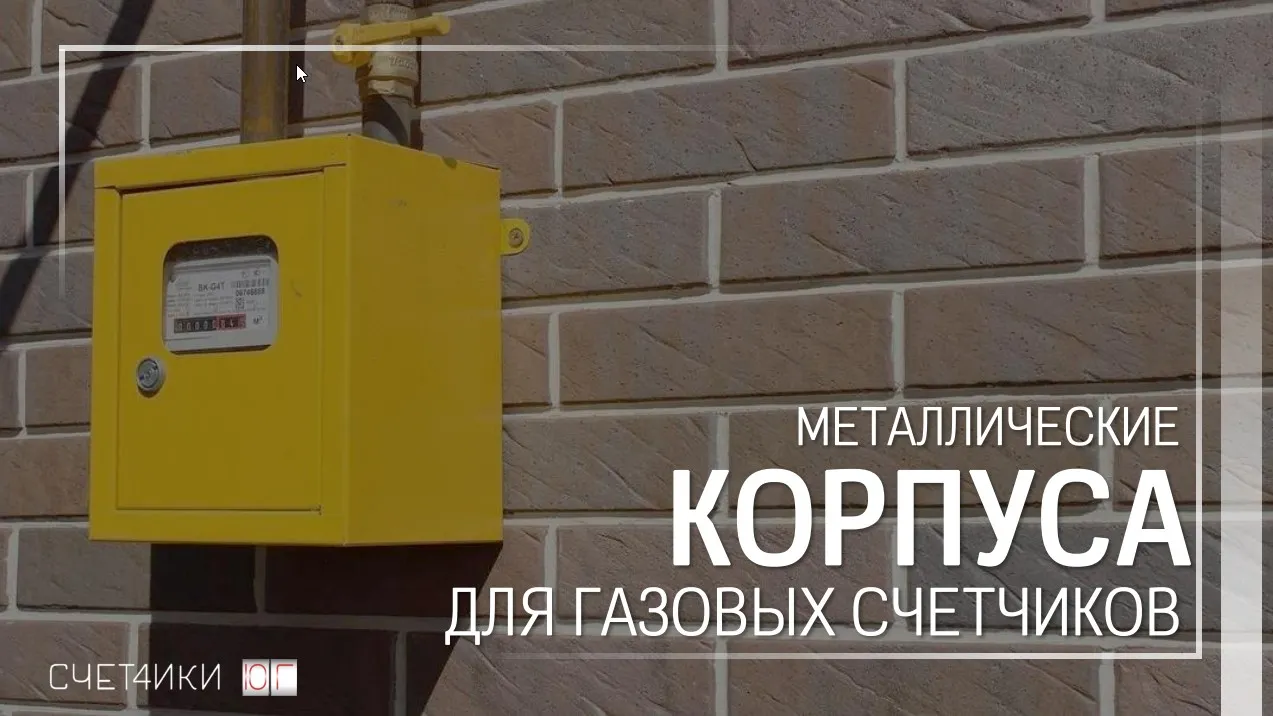

Характеристики и размеры металлических корпусов — в презентации металлических корпусов для газовых счётчиков (PDF, 2,5 МБ).
Вопросы и ответы
Чем ящик отличается от шкафа для газового счетчика?
Это одно и то же — в обиходе корпус называют и ящиком, и шкафом. В маркировке производителей чаще встречается «шкаф» с индексом ШС или ШГ и цифрой межосевого расстояния.
Обязателен ли шкаф при установке счетчика на улице?
Для уличной установки защитный корпус нужен: он закрывает прибор от осадков и прямого доступа. Конкретные требования задаёт проект и обслуживающая газовая служба, с ними и стоит свериться до монтажа.
Как узнать, какой размер шкафа нужен?
Измерьте расстояние между центрами входного и выходного патрубков счётчика — это и есть межосевое расстояние. Типовые значения 110, 200 и 250 мм, под них и подбирают корпус.
Чем защитный шкаф отличается от шкафного узла учёта ШУУРГ?
Защитный шкаф — это только корпус: счётчик и обвязку в него ставят отдельно. ШУУРГ — готовый узел учёта расхода газа, где счётчик, фильтр и арматура уже собраны в шкафу; такие исполнения берут на коммерческий учёт у юрлиц. Они в разделе шкафных узлов учёта газа.
Можно ли заказать шкаф нестандартного размера?
Да, металлические корпуса мы изготавливаем сами, поэтому размеры под конкретный счётчик обсуждаемы. Пришлите габариты и схему — посчитаем.
